机械行业三维坐标车间数据采集方案
日期：2018-06-22 / 人气： / 来源：未知
机械行业三维坐标车间 数据采集 方案通过三维坐标设备X、Y、Z轴，每个方向伺服电机的控制柜内的线路上加装一个电流互感器（不会影响原有设备运行），电流互感器的模拟量信号进西门子PLC，电流互感器信号的更新频率为20ms，反应精度0.01A。通过PLC系统把模拟量进行处理，判断三维坐标是否工作状态，这样可以保证开停机时间能精确到1秒。服务器与PLC进行通信，进行信息处理，从而实现以下功能：

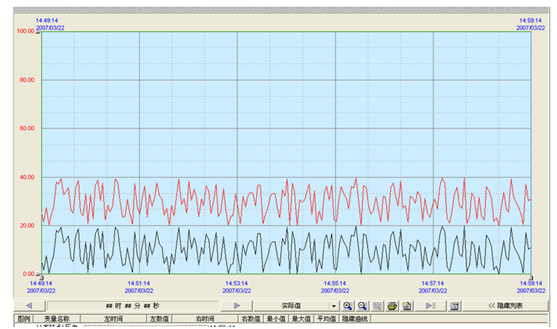

机械行业三维坐标车间数据采集方案功能一、开停机历史趋势查询如下图：

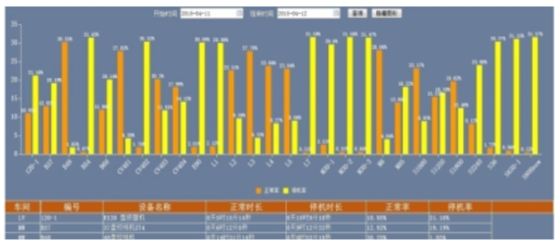

机械行业三维坐标车间数据采集方案功能二、开停机时间统计查询如下图（可以改成饼图）：

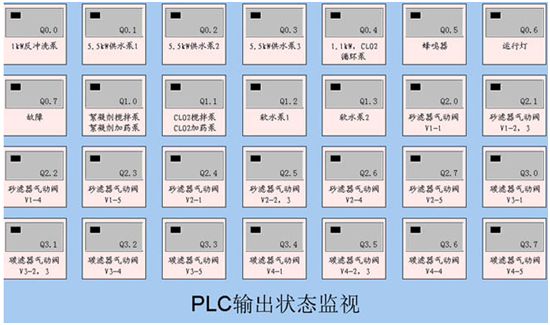

机械行业三维坐标车间数据采集方案功能三、设备开停机状态显示如图
服务器与局域网连接，局域网内客户端可以实现

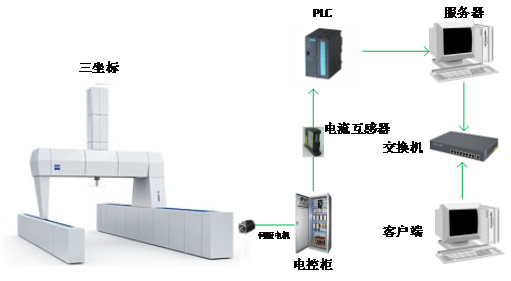

机械行业三维坐标车间数据采集方案功能四、开停机历史趋势查询、开停机时间统计。系统拓扑图如图
机械行业三维坐标车间数据采集方案硬件配件统计：
机械行业三维坐标车间数据采集方案硬件实施人天：
6天
机械行业三维坐标车间数据采集方案项目实施人员编制：
机械行业三维坐标车间数据采集方案验收内容清单：
一、 MES系统 软件统计的时间和现场三坐标设备实际运行时间只能1%误差。
二、局域网内可以实现开停机历史趋势查询
三、局域网内可以实现开停机时间统计查询
四、局域网内可以实现设备开停机状态显示
五、局域网内可以实现开停机历史趋势查询、开停机时间统计
机械行业三维坐标车间数据采集方案功能一、开停机历史趋势查询如下图：
机械行业三维坐标车间数据采集方案功能二、开停机时间统计查询如下图（可以改成饼图）：
机械行业三维坐标车间数据采集方案功能三、设备开停机状态显示如图
服务器与局域网连接，局域网内客户端可以实现
机械行业三维坐标车间数据采集方案功能四、开停机历史趋势查询、开停机时间统计。系统拓扑图如图
机械行业三维坐标车间数据采集方案硬件配件统计：
| 设备 | 品牌 | 型号 | 数量 |
| 电流互感器 | 安科 | BA05-AI/IEVA | 6 |
| PLC系统 | 西门子 | S7-1200 | 1套 |
| 工控机 | 研华 | 1 | |
| 上位软件 | 研华 | WEBACCESS | 1套 |
| 辅件 | 国产 | 1套 |
机械行业三维坐标车间数据采集方案硬件实施人天：
6天
机械行业三维坐标车间数据采集方案项目实施人员编制：
| 实施人员编制 | |||
| 序号 | 项目角色 | 人数 | 工作资历 |
| 1 | 项目经理 | 1名 | 8年以上软件行业实施经历 |
| 2 | 软件工程师 | 1名 | 3年以上行业经验 |
机械行业三维坐标车间数据采集方案验收内容清单：
一、 MES系统 软件统计的时间和现场三坐标设备实际运行时间只能1%误差。
二、局域网内可以实现开停机历史趋势查询
三、局域网内可以实现开停机时间统计查询
四、局域网内可以实现设备开停机状态显示
五、局域网内可以实现开停机历史趋势查询、开停机时间统计
