SCADA系统一分钟解读
日期：2018-06-01 / 人气： / 来源：
SCADA系统 ，以远程数据采集和监控为主要功能。它和DCS、PLC并肩组成工业控制系统的三剑客。可以说，SCADA系统的性能关系着工业系统能够安全运行。在智能工业时代，SCADA系统扮演着重要角色。
何为SCADA系统
SCADA系统是Supervisory Control And Data Acquisition System的缩写，是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。

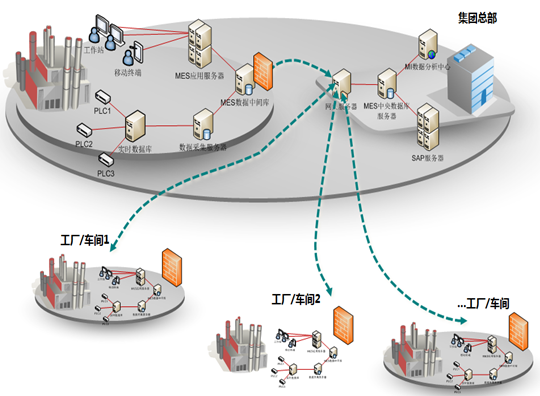

SCADA系统的构成
SCADA系统主要由三部分组成，主站端，通讯系统和远程终端单元。
1、SCADA的主站系统
主站一般采用先进的计算机，有着良好的图形支持。一个主站可能的分站数量从几十到几百、几千个不等。
SCADA 庞大的主站系统一般包括如下内容：
通讯前置系统，主要负责解析各种不同的规约，完成通讯接口数据处理，包括数据转发。包括前置计算机、串口池或者MODEM池、机架、防雷措施和网络接口。
实时数据库系统，主要包括运行实时数据库的服务器。
工程师工作站，负责系统的组态、画面制作和系统的各种维护。
生产调度工作站，是监控系统的主要用户，显示画面、画面浏览、实现各种报警等。
各种监控工作站，主要用于特别庞大的系统，视需要设立监控工作站。
历史数据库服务器，是SCADA系统保存历史数据的服务器。
WEB服务器，是现在SCADA主站系统的一个流行趋势，只要用户装有浏览器软件，得到相应的授权，就可以访问相应的他关心的数据。
上层应用工作站，主要用于实时数据和历史数据的挖掘工作。在电力系统比如潮流分析，负荷预测、事故追忆、电网稳定性分析、能量管理等等;在自来水行业包括管网压力损耗分析、管网经济性分析、管网漏失分析等;在采油工程上，包括示功图显示、示功图分析、泵况分析、功图计产等等。
2、SCADA的通讯系统
SCADA通讯系统一般分类大体可以分为有线和无线。
有线方式比较多：音频电缆、架空明线、载波电缆、同轴电缆、光纤、电力载波等。在有线上传输大体分为基带传输和调制传输，基带传输是在介质上传输的是数字信号，可能也要经过信号变化。调制解调传输要经过模拟数字变换的传输。
无线方式主要包括：电台、微波、卫星、光线、声波等手段。
3、SCADA的远方终端单元
SCADA系统远程终端单元有一个专门的词汇RTU。现在术语中称为TeleControl。
RTU一般包括通讯处理单元、开关量采集单元、脉冲量采集单元、模拟量采集单元、模拟量输出单元，开关量输出单元和脉冲量输出单元等构成。
RTU除完成本身的数据采集工作和协议处理之外，还要完成和各种IED设备的接口和协议转换工作。RTU的通讯处理单元的能力越来越强大，而相应的采集工作逐渐的弱化，由各种IED设备替代。
何为SCADA系统
SCADA系统是Supervisory Control And Data Acquisition System的缩写，是对分布距离远，生产单位分散的生产系统的一种数据采集、监视和控制系统。
SCADA系统的构成
SCADA系统主要由三部分组成，主站端，通讯系统和远程终端单元。
1、SCADA的主站系统
主站一般采用先进的计算机，有着良好的图形支持。一个主站可能的分站数量从几十到几百、几千个不等。
SCADA 庞大的主站系统一般包括如下内容：
通讯前置系统，主要负责解析各种不同的规约，完成通讯接口数据处理，包括数据转发。包括前置计算机、串口池或者MODEM池、机架、防雷措施和网络接口。
实时数据库系统，主要包括运行实时数据库的服务器。
工程师工作站，负责系统的组态、画面制作和系统的各种维护。
生产调度工作站，是监控系统的主要用户，显示画面、画面浏览、实现各种报警等。
各种监控工作站，主要用于特别庞大的系统，视需要设立监控工作站。
历史数据库服务器，是SCADA系统保存历史数据的服务器。
WEB服务器，是现在SCADA主站系统的一个流行趋势，只要用户装有浏览器软件，得到相应的授权，就可以访问相应的他关心的数据。
上层应用工作站，主要用于实时数据和历史数据的挖掘工作。在电力系统比如潮流分析，负荷预测、事故追忆、电网稳定性分析、能量管理等等;在自来水行业包括管网压力损耗分析、管网经济性分析、管网漏失分析等;在采油工程上，包括示功图显示、示功图分析、泵况分析、功图计产等等。
2、SCADA的通讯系统
SCADA通讯系统一般分类大体可以分为有线和无线。
有线方式比较多：音频电缆、架空明线、载波电缆、同轴电缆、光纤、电力载波等。在有线上传输大体分为基带传输和调制传输，基带传输是在介质上传输的是数字信号，可能也要经过信号变化。调制解调传输要经过模拟数字变换的传输。
无线方式主要包括：电台、微波、卫星、光线、声波等手段。
3、SCADA的远方终端单元
SCADA系统远程终端单元有一个专门的词汇RTU。现在术语中称为TeleControl。
RTU一般包括通讯处理单元、开关量采集单元、脉冲量采集单元、模拟量采集单元、模拟量输出单元，开关量输出单元和脉冲量输出单元等构成。
RTU除完成本身的数据采集工作和协议处理之外，还要完成和各种IED设备的接口和协议转换工作。RTU的通讯处理单元的能力越来越强大，而相应的采集工作逐渐的弱化，由各种IED设备替代。
