MES车间电子看板系统的结构特点
日期:2018-05-16 / 人气: / 来源:
MES车间 电子看板系统 是精益生产可视化管理的重要工具,与传统的看板相比,车间电子看板系统的功能及用途有了非常大的扩展,为精益生产提供更强大的工具支持,其主要特点体现在:
l 监控中心模式:MES车间电子看板系统对车间信息进行集中控制,并即时收集车间的反馈信息。
l 对看板子站点集中监控: MES车间电子看板系统集中监控各生产线看板的状况,即时掌握全局状态。
l 车间信息反馈即时监控:各车间生产信息可通过控制器对当前紧急状态进行即时报告,并汇总在监控中心的看板上,如生产线缺料停工,设备故障停机,品质异常状况等。
l 显示格式灵活多变:可显示任何格式,可通过控制器内嵌式软件进行组合。多样的信息内容显示,实现全面的无纸化。
l 生产信息显示: MES车间电子看板系统可显示任何信息系统的数据,如ERP中工单信息,设备信息,并能自行定义数据接口。
l 设备信息显示:显示设备的运行状态信息。
l 报告信息显示:周报告,月报告信息。
l 内部管理信息:如作业指导书,内部临时通知。
l 现场多媒体培训功能:可用作现场多媒体培训设备,随时进行现场的生产培训及其它培训。
l 操控方便:可通过网络进行操控,也可通过无线的方式进行操作。
l 多层次报警:声光报警,邮件报警,短信报警等。
l 可组成网络:多个电子看板可组成网络实现联网。
l 统一控制:在监控中心可实时掌握所有车间的看板信息,实现统一管理。
l 软件接口支持:与MES,SPC等管理软件配合应用,实现工厂管理智能化。
l 信息更新及时:即时反馈生产相关信息,实时掌握动态情况。
MES车间电子看板系统硬件组成及网络结构
MES车间电子看板系统硬件主要由两部分组成:看板控制器及显示终端,控制器可连接的显示终端包括各类显示器,平板电视,LCD,LED等
结构说明:
一、车间每生产线配备一台看板作为生产线看板,显示生产线的相关信息,如上图生产线A、生产线B。
二、在办公区域设置监控中心,所有车间看板数据可由办公区域的监控中心看板集中显示,以方便管理层进行集中监控,并传送到服务器中。
三、配合MES、SPC等软件的使用,生产线中的品质信息,设备信息,产量信息等可以实现即时的录入不显示。
四、办公区域的PC可以登录系统,进行看板信息的查询,设置和管理。
五、看板数据既可保存在本机,同时也可往服务器中传送。
六、看板数据的录入有多种方式:计数装置;自动从设备采集;其它数据采集装置。
MES车间电子看板系统应用案例
显示工厂内各生产线的即时生产状态、品质状况、设备状况等信息,以通知各相关人员即时进行处理。
显示每生产线各工序的即时产量信息及缺陷信息,当废品率超过警戒水平时,则以红色进行报警。
以标准的工业工程流程图的方式显示生产线每工序的状况,其中包含工序的品质监控,以及生产状态的监控,及各储存位置的产品数量。
以进度条的方式对生产线每工序状态进行监控

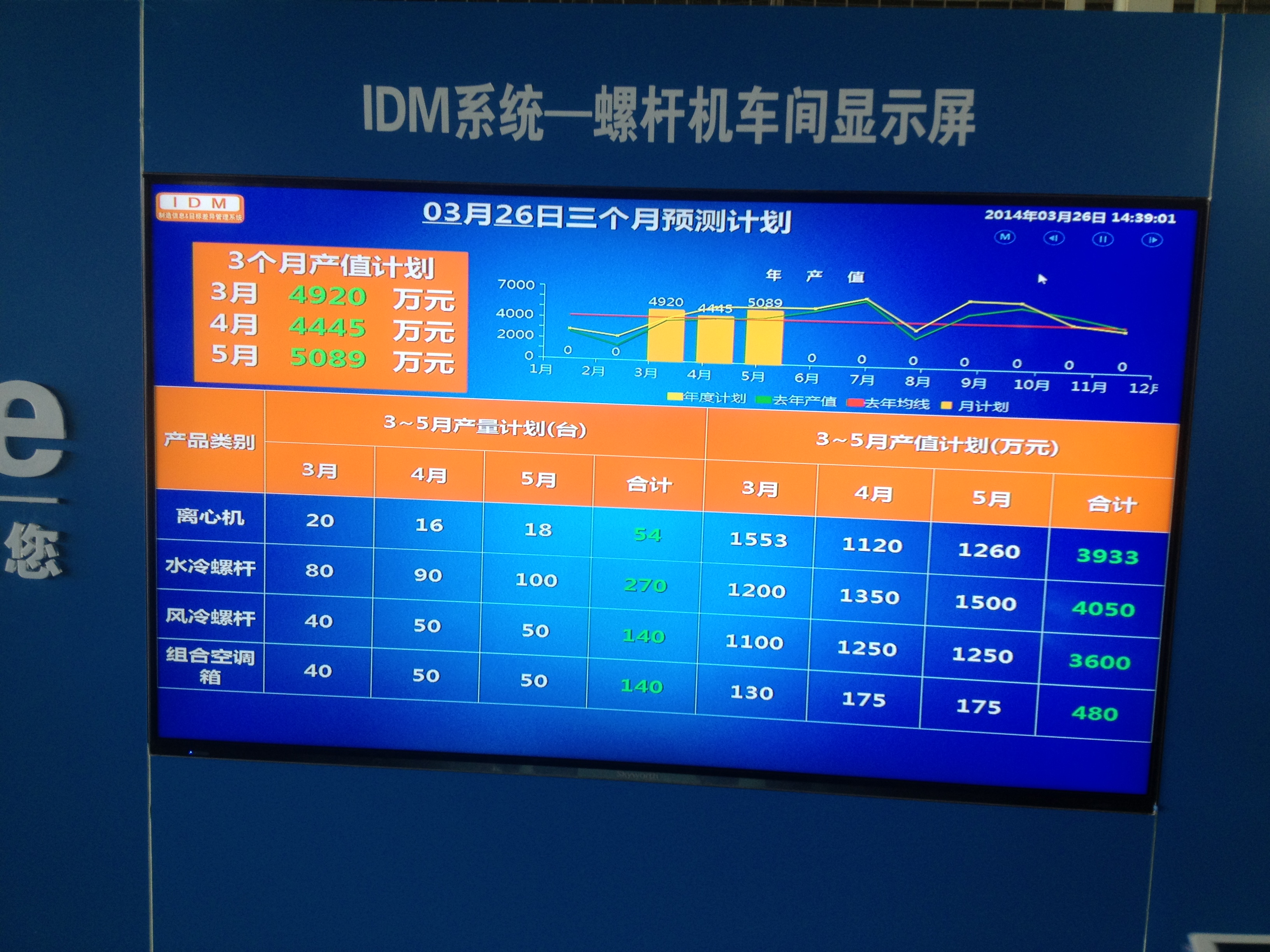

生产线标准看板模式,显示计划,预订,实际产量及产量差额。
生产线标准看板模式,显示订单编号,生产目标,生产进度及当前的工作时间。
MES车间电子看板系统监控中心
对各生产线的生产状况、设备状况、品质状况进行即时的监控,同时系统将通过多种方式,根据故障的等级程度进行逐层报警,如邮件,短信报警等方式通知相关人员。
通过 MES系统 电子看板在办公室内任意电脑中可以查看到所有来自各生产线的看板汇总信息,并以图形化的方式进行显示,即时掌握车间中的生产状况,设备状况,物料状况等。
