7.2.2 某汽车行业 MES系统 软件老化定时安灯系统
喷漆烘烤后的货架物料冷却定时提醒
在整体改善后的该汽车车间里，因为内部衔接的连续性得到加强，所有生产配套环节中应当遵守时效的工作安排会更加重要。广安内部和时间相关控制，目前都集中于人工管理，为此可以导入图示有这样的计时系统，适用与老化，冷却，搅拌静置等多种场合，避免人为管控可能发生的效率延迟。将计时器和PC中央系统及警示灯，蜂鸣器，或者振铃等终端集成在一起。
7.2.3 某汽车行业MES系统软件流水线分拣设想
1)产出流水线设立，将异型产品进行组合后，所有机台的输出以滑道自动传至设备旁边的统一规划的流水线槽内，传送线中和线尾增加产品监理和包装人员；
2)传送线头或线尾位置增加VGA设备，使保证产品生产正确和入周转箱的产品不会发生混装；
3)线中可以根据产品节拍增设自动摆动机构，使产品能自动进行单线上的位置分开作业；
7.3 某汽车行业MES系统软件集约提效方向
7.3.1 MES系统软件喷前加工（排版作业）改造
从前期调研的情况解析后，会发现喷漆车间内限制有效产出的可能与喷漆前加工动作的安排有关系，而对这部分的改善可以有设计端，任务安排，及辅助设备等加以综合改善，其中通过设备自动作业的部分，经现场调查，排版工位主要动作，有载具正反面缠绕高温胶带，将小零件横向纵向的间距保持几乎一致后，方向统一，进行排版，入炉，取出上货架。而主营产品中的小件很多，此类排版动作完全可以进行自动化改进设计，具体方案通过震荡盘进行方向整理，再通过摆放装置快速摆放到位
7.3.2 MES系统软件设备辅助工位整理
通过取件机械和简单传送带辅助，可以发挥很大的现场改善作用：
1)可实现现场的机台操作和注塑成型完成后的零件加工的作业分离
2)可以增加现场人员调度的灵活性以及配合生产品种变化的柔性自适应能力
3)现场物料，人员，流转及作业区间会更为清晰，创造更好的5S环境
7.3.3 MES系统软件色差色弱检查背光改造
针对很多塑料透光件的颜色一致性与饱和度检查工位，长期的面向高强背光源的目测识别，对员工的视觉会形成损伤，从而造成该岗位流失率较快，继而会对经验员工的累计匮乏，造成品质和效率潜在损失
对此，可以通过增加一下方式改进：
1)根据产品外形不同，制作不同的绿色或黑色遮光板，减少反光区的光辐射；
2)增加电子透视玻璃板，加载相关暗色布景程序，使只留出光源检查区；支持多产品切换；
3)寻找透光测试仪或者雾度检测仪，加颜色的视觉检测仪替代人工检查
4)通过设计工艺改进
8、某汽车行业MES系统软件设备采集规划
8.1 MES系统软件设备种类清单
按品种总结如上表；现场的设备管理看板及设备专用的模具情况如下：
8.2 MES系统软件相关数据分布
8.3 MES系统软件相关硬件采集方案
8.3.1 MES系统软件设备联网方案
设备联网方法参见下图：
8.3.2 MES系统软件注塑机设备通讯
注塑车间里注塑机的设备实时监控、设备联机、操作、生产状态记录/统计、报警信息记录分析、设备实时监控、模具使用情况记录及统计、标准工艺参数统一管理、参数修改记录统计和查询、参数上下限范围设定、温度资料实时运行记录、监控资料实时运行记录、射出资料实时运行记录、模温资料实时运行记录的数据采集。所有注塑机上的操作面板电控箱内的网卡接头位置（图1）连接到交换机， 服务器也连接到交换机，再通过服务器上的注塑机联网系统进行处理，把数据存储到SQL Sever 2008数据库中，通过联网集控智慧工厂系统与服务器SQL Sever 2008数据库进行数据交互。
注塑机实施效果
通过注塑机系统信息通讯采集，可以在MES系统软件中改记录统计和查询、参数上下限范围设定、温度资料实时运行记录、监控资料实时运行记录、射出资料实时运行记录、模温资料实时运行记录。可以知道每台设备固定工时的生产数量、规格，可以为后续的生产工艺，提供实时所需产品的库存量信息。
注塑机系统服务器要求
硬件建议达到以下规格：
CPU：至强XEON双核CPU 2.8G
内存：8G DDR
硬盘：300G*2
网络卡：100M 自适应网卡
至少一个空闲的 USB 接口
显示器：CRT 或 LCD 17 寸显示器
CDROM
预安装以下软件：
Windows2003 Server 操作系统
MS SQL Sever 2008 Standard Edition
喷漆烘烤后的货架物料冷却定时提醒
在整体改善后的该汽车车间里，因为内部衔接的连续性得到加强，所有生产配套环节中应当遵守时效的工作安排会更加重要。广安内部和时间相关控制，目前都集中于人工管理，为此可以导入图示有这样的计时系统，适用与老化，冷却，搅拌静置等多种场合，避免人为管控可能发生的效率延迟。将计时器和PC中央系统及警示灯，蜂鸣器，或者振铃等终端集成在一起。
7.2.3 某汽车行业MES系统软件流水线分拣设想
1)产出流水线设立，将异型产品进行组合后，所有机台的输出以滑道自动传至设备旁边的统一规划的流水线槽内，传送线中和线尾增加产品监理和包装人员；
2)传送线头或线尾位置增加VGA设备，使保证产品生产正确和入周转箱的产品不会发生混装；
3)线中可以根据产品节拍增设自动摆动机构，使产品能自动进行单线上的位置分开作业；
7.3 某汽车行业MES系统软件集约提效方向

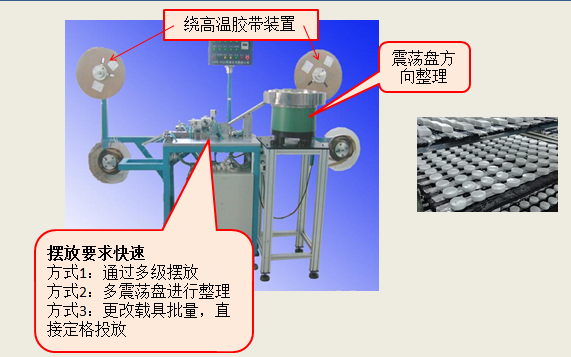

7.3.1 MES系统软件喷前加工（排版作业）改造
从前期调研的情况解析后，会发现喷漆车间内限制有效产出的可能与喷漆前加工动作的安排有关系，而对这部分的改善可以有设计端，任务安排，及辅助设备等加以综合改善，其中通过设备自动作业的部分，经现场调查，排版工位主要动作，有载具正反面缠绕高温胶带，将小零件横向纵向的间距保持几乎一致后，方向统一，进行排版，入炉，取出上货架。而主营产品中的小件很多，此类排版动作完全可以进行自动化改进设计，具体方案通过震荡盘进行方向整理，再通过摆放装置快速摆放到位
7.3.2 MES系统软件设备辅助工位整理
通过取件机械和简单传送带辅助，可以发挥很大的现场改善作用：
1)可实现现场的机台操作和注塑成型完成后的零件加工的作业分离
2)可以增加现场人员调度的灵活性以及配合生产品种变化的柔性自适应能力
3)现场物料，人员，流转及作业区间会更为清晰，创造更好的5S环境
7.3.3 MES系统软件色差色弱检查背光改造
针对很多塑料透光件的颜色一致性与饱和度检查工位，长期的面向高强背光源的目测识别，对员工的视觉会形成损伤，从而造成该岗位流失率较快，继而会对经验员工的累计匮乏，造成品质和效率潜在损失
对此，可以通过增加一下方式改进：
1)根据产品外形不同，制作不同的绿色或黑色遮光板，减少反光区的光辐射；
2)增加电子透视玻璃板，加载相关暗色布景程序，使只留出光源检查区；支持多产品切换；
3)寻找透光测试仪或者雾度检测仪，加颜色的视觉检测仪替代人工检查
4)通过设计工艺改进
8、某汽车行业MES系统软件设备采集规划

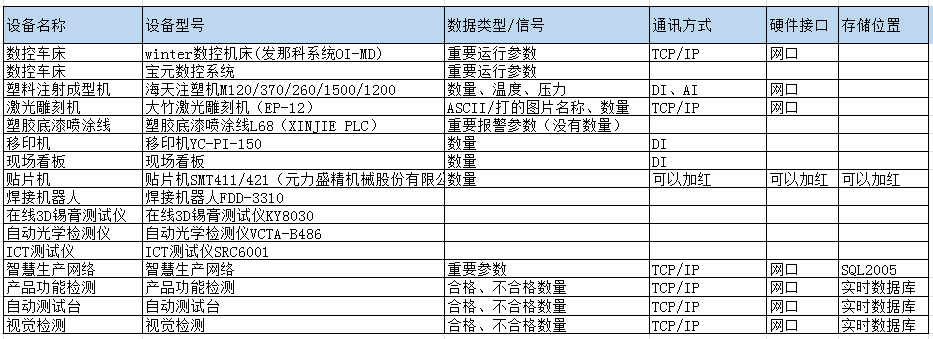

8.1 MES系统软件设备种类清单

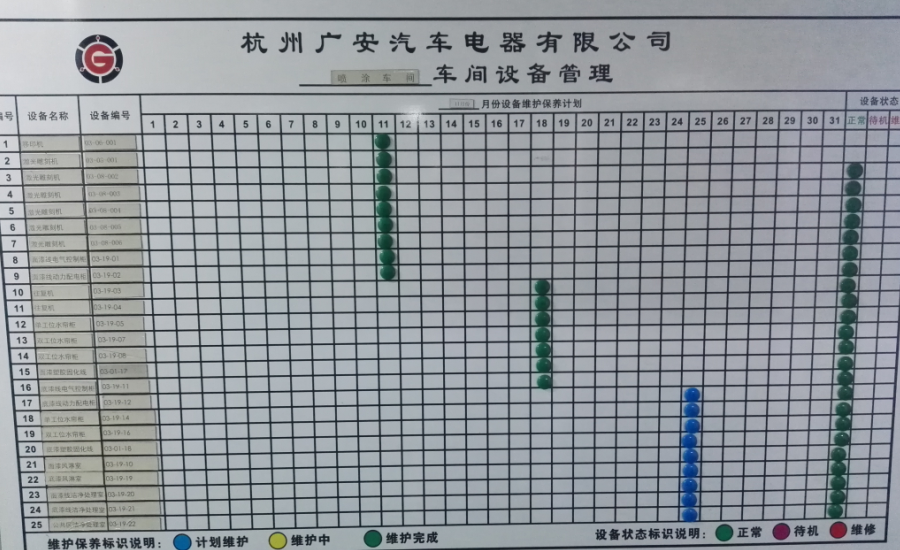

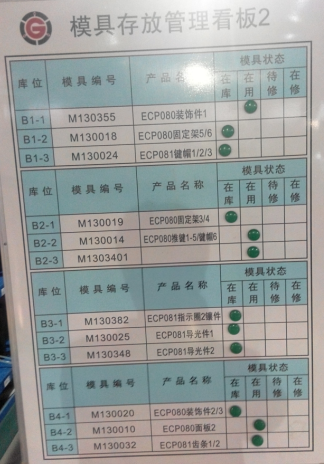

按品种总结如上表；现场的设备管理看板及设备专用的模具情况如下：
8.2 MES系统软件相关数据分布
| 硬件名称 | 数据内容 | 所属车间 | 采集次序 | 采集目的 | 系统相关 |
| 海天塑机 | 温度，压力，时间 | 注塑 | 2 | 工艺参数管控 | 设备集成 |
| 测试台 |
数量相关 不良分类 |
总装 | 1 | 过程管控 |
执行监管 质量分析 |
| 雕刻机 | 数量相关 | 喷涂 | 1 | 过程管控 | 生产统计 |
| 喷漆线 |
工单任务单 数量相关 流速等 |
喷涂 | 1 | 过程管控 | 执行监管 |
| 移印机 | 数量相关 | 喷涂 | 1 | 过程管控 | 生产统计 |
| 电子看板 | 数量相关 | 总装 smt | 1 | 过程管控 | 生产统计 |
| 现场看板 |
位置 状态 设备 模具 料品等 |
多地 | 1 |
资源管控 计划参数相关 |
生产计划 |
8.3 MES系统软件相关硬件采集方案

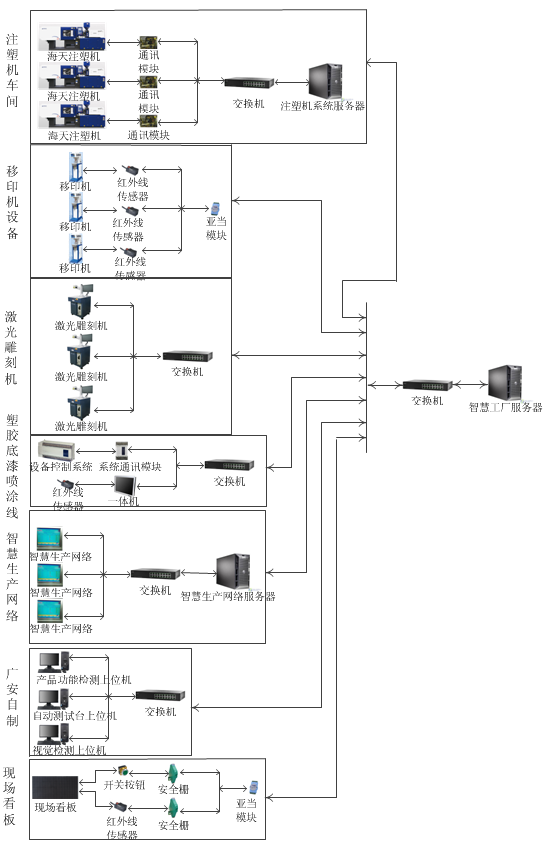

8.3.1 MES系统软件设备联网方案
设备联网方法参见下图：
8.3.2 MES系统软件注塑机设备通讯

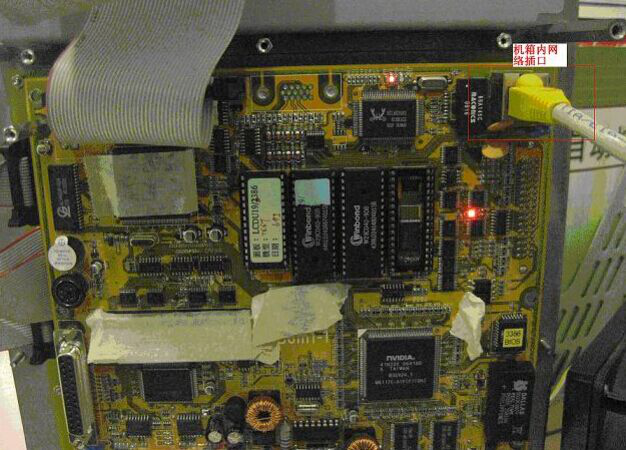

注塑车间里注塑机的设备实时监控、设备联机、操作、生产状态记录/统计、报警信息记录分析、设备实时监控、模具使用情况记录及统计、标准工艺参数统一管理、参数修改记录统计和查询、参数上下限范围设定、温度资料实时运行记录、监控资料实时运行记录、射出资料实时运行记录、模温资料实时运行记录的数据采集。所有注塑机上的操作面板电控箱内的网卡接头位置（图1）连接到交换机， 服务器也连接到交换机，再通过服务器上的注塑机联网系统进行处理，把数据存储到SQL Sever 2008数据库中，通过联网集控智慧工厂系统与服务器SQL Sever 2008数据库进行数据交互。
注塑机实施效果
通过注塑机系统信息通讯采集，可以在MES系统软件中改记录统计和查询、参数上下限范围设定、温度资料实时运行记录、监控资料实时运行记录、射出资料实时运行记录、模温资料实时运行记录。可以知道每台设备固定工时的生产数量、规格，可以为后续的生产工艺，提供实时所需产品的库存量信息。
注塑机系统服务器要求
硬件建议达到以下规格：
CPU：至强XEON双核CPU 2.8G
内存：8G DDR
硬盘：300G*2
网络卡：100M 自适应网卡
至少一个空闲的 USB 接口
显示器：CRT 或 LCD 17 寸显示器
CDROM
预安装以下软件：
Windows2003 Server 操作系统
MS SQL Sever 2008 Standard Edition
