企业MES系统软件信息化管理分期实施报告（三）
日期：2018-05-16 / 人气： / 来源：未知
2.10 企业 MES系统 软件与金蝶 K3 对接
2.10.1 企业MES系统软件与金蝶 K3 对接集成方案设计
物流与资金流本是密不可分的，在企业的生产、经营过程中的任何活动都有相应的 成本费用或收益生成，同时产生相应的各种单据为凭据。MES物料系统在生产经营的 各个环节都能够提供原始凭证明细，如果能够经过分类汇总，以某种便利的方式提供给 财务软件，以方便其进行帐务处理也就达到了基本集成的目的。下面就介绍企业MES系统软件接口方式：

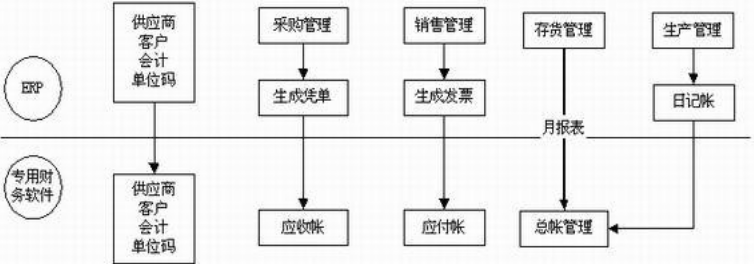

1.企业MES系统软件总体应用模式
这种方案是：MES系统软件使用其他公司，财务处理使用金碟财务软件。
2.10.2 企业MES系统软件接口功能简述：
日常订单管理、采购管理、存货管理、生产管理、成本核算等使用MES系统进行处理， 而往来帐、总帐、报表等可以用金碟财务软件进行处理，但有一点是计划人员和财务人员之 间必须加强配合，使用计算机自动传递凭单和数据。
2.10.3 企业MES系统软件数据接口简述：
存货：依据普通财务系统的需求，MES系统软件每月输出相关报表，然后，根据这些报表 在普通财务系统做出相应手工凭证；
生产成本：MES系统软件中车间日记帐时实的传递给普通财务系统； 应付帐款：供应商到票后，在MES系统中处理暂估，同时生成凭单，把生成凭单时实
的传递给普通财务系统，然后在普通财务系统进行审核和追加必要的参考信息，同时MES系统随时可以输出供应商暂估明细和汇总数；
应收帐款：订单发货后，对客户开票或生成借项、贷项通知单，把生成的发票及借项、 贷项通知单时实的传递给普通财务系统，然后在普通财务系统进行审核和追加必要的参考信 息，同时MES系统随时可以输出客户未开票报告；
2.10.4 企业MES系统软件数据一致性：
（1）企业MES系统软件添加供应商、客户的同时，把供应商、客户信息时实的复制到普通财务系统中；
（2）企业MES系统软件在向普通财务系统传递凭单时，检索对应的供应商或客户的信息，若 无此供应商或客户，复制该供应商或客户到普通系统中。
（3）普通财务系统中添加其他类型的供应商、客户时，把供应商、客户信息时实的 复制到企业MES系统中；
（4） 普通系统中添加会计科目时，同时复制到企业MES系统会计科目表中。
2. 企业MES系统软件接口目标
企业MES系统软件接口目标处理：存货、生产成本、暂估等。 普通财务系统处理：总帐、往来帐等，存货和生产成本在此只有汇总数据。
2.10.5 企业MES系统软件集成方案剖析

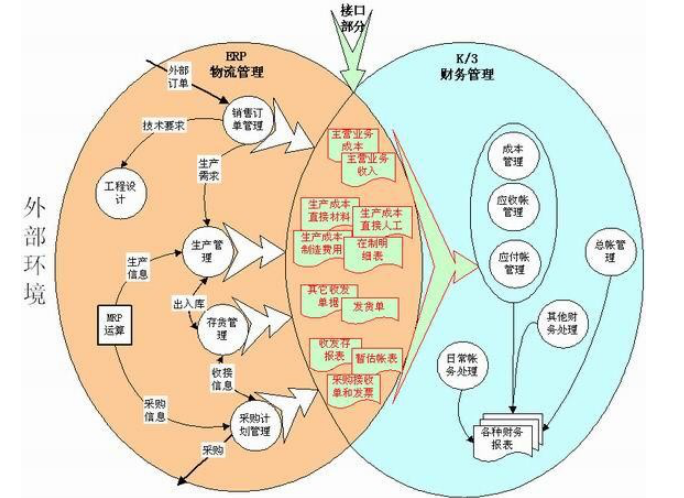

下图显示了企业MES系统软件与金碟财务集成业务示意图。左面的椭圆所包括的内容是企业MES系统软件管理所涉及的范围，右面的椭圆所包括的内容是普通财务管理的涉及的范围，交 叉部分是二者集成的数据接口部分，主要是各种报表、财务原始凭证。企业MES系统实现 销售管理、生产管理、BOM 管理、存货管理及采购计划管理等，及时为财务部门提供生产 经营过程中发生的各种单据、及原材料半成品、成品的成本明细。在企业MES系统管理中 可以看到有个小方框"MRP 运算"，这是企业MES系统的核心功能之一，它用来协调生产和采购、 库房、销售等。金碟财务系统实现应收帐、应付帐、成本管理、差旅费管理、总帐、固定资 产管理、财务结算以及转账处理等，除部分明细报表外的所有财务报表全部由金碟财务系统 输出。其中应收、应付帐和成本管理要使用企业MES系统提供的数据。
在企业生产和经营过程中，涉及两个系统的单据和报表传递的主要活动如下：
在收到客户订单后，市场部把客户信息、合同号、合同金额、产品类型、数量、要求交 货期等参数录入企业MES系统；对已发货订单，月末打印当月"主营业务成本"报表和"主营 业务收入"报表送财务部门。
采购到货，仓库人员进行采购接收，同时打印出"采购接收单"，整理后送"采购计划员" 处；如有其它收发，月末把所有"其他收发料单"直接送财务部门，打印当月"收发存报表"送 财务部门。
供应商发票到票，采购人员核对发票与采购接收单，然后把"采购接收单和发票" 一起送 财务，财务人员在企业MES系统对送来的发票和采购接收单进行审核，审核结束在财务系 统生成应付凭证。月底，所有未到票清单形成《暂估明细报表》，送财务部门做暂估帐。
生产中，每道工序完成后都要报完工，企业MES系统把各种费用计入生产成本，月末需要整理和 计算当月生产中所发生的"生产成本－直接材料"、"生产成本－直接人工"和"生产成本－制造 费用"；月末仍没有报完工的所有在制品就形成"在制明细表"，需送财务部门进帐。
销售部门开"发货通知单"、"提货单"等，送货人员执"提货单"到仓库提货；仓库人员做订 单发货，同时打印订单"发货单"，送财务部门，财务部门开《销售发票》，财务人员在企业MES系统软件对订单进行审核，审核结束在金碟财务系统生成应收凭证。

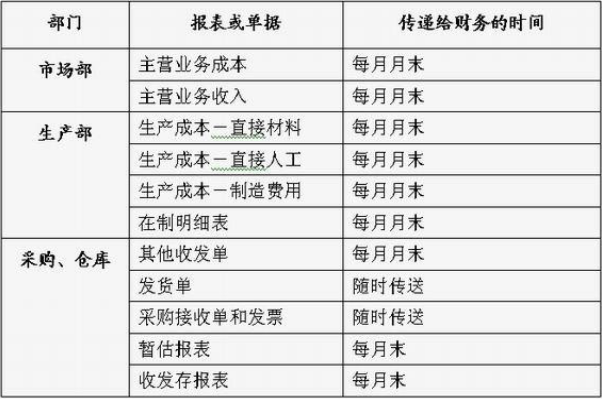

以上只是资金流动过程的一个实例，如果财务部门也参与操作企业MES系统，更多报表可 由财务部门打印和输出，就不需要其他部门提交了。在此过程中，单据和报表产生的情况和时间如下：
由上表可以看到，只有在与应收、应付有直接关系的"发货单"、"采购接收单和发票"需要随时输出，其他报表和数据一个月传递一次。原因是财务要及时根据发货单来开发票做应 收帐，根据采购接收单和供应商发票来做“应付帐”。而收款、付款、预收、预付、差旅费 管理、转账等都随时在金碟财务系统中进行统一管理，与企业MES系统没有直接的关系。
企业MES系统软件集成效果：
a) 物流与资金流同步运行、数量一致、帐务细化。
b) 财务人员仅在 ERP 进行采购单、订单的审核操作，打印成本明细报表。
c) 帐务处理都在金碟财务系统中进行。
d) 由财务人员审核生成的应收凭证、应付凭证不用手工输入。
e) 所有的记账凭证都可以从金碟财务系统中打印机制凭证。
f) 财务人员可以对计划人员、仓库管理员、价格管理员实现有效的监督功能。
这样的做法基本使两个系统各自的优点得到了充分的应用，因为企业MES系统软件截去财 务部分，仍不失为一个完好的企业MES系统，而金碟财务软件则是处理中国财务的典范， 传递数据对其现有的功能没有任何影响。
2.10.6 企业MES系统软件技术实现方案
在 K3 BOS 系统构建扩展而业务功能，通过 KS BOS 的二次开发平台，构建各种业务 扩功能，此功能构建后，直接在 K3 系统上运行。后续企业MES系统软件产生的业务数据， 通过调用 K3 服务器端的接口服务。自动执行业务扩展功能，影响各个财务数据。 从而达到集成的目的。 下面已凭证维护接口为例做技术设计说明，其他相关业务扩展可类似实现。 该接口主要由设计三个类型：
1. Voucher 和 VoucherEntry 和 clsDataBase。Voucher 为’凭证头’类。
2. VoucherEntry 为凭证科目明细类（该类的对象作为类 Voucher 的一个属性使 用）。
3. clsDataBase 为数据库操作类。
2.11 企业MES系统软件与泛微 OA 对接
OA 系统和企业MES系统软件之间的数据整合，包括两大部分，一部分是主数据整合，如 OA 系 统对企业MES系统中产品、物料数据的共享;另一部分是交易数据整合，如采购单在 OA 系统中 完成审批，之后采购数据自动传到企业MES系统中入库。
此章节基于技术保密等问题，后期实现将有专业工程师与贵司详细沟通。
2.12 企业 MES系统软件 基础数据与系统信息
1) 设置公司部门组织架构、部门人员、角色、角色菜单、角色人员、角色权限、工种信息、 岗位职位等基本信息；
2) 设置货币汇率、发票类型、及所有银行帐户信息；
3) 设置计量单位，数据精度；
4) 设置库房、库位；
5) 设置物料类别、物料明细；
6) 设置单据编码、单据打印、单据自由项，其中单据打印设置可自定义多种打印格式，单 据自由项设置系统提供了 10 个自由项字段，可供客户自定义添加；
7) 审批流程设置，制订详细的业务审批流程，可多个审批人平行审批、多个逐级审批和多 条件选择审批等；
8) 邮件功能；
9) 短信提醒功能；
10) 部门文件流转、审核等；
2.10.1 企业MES系统软件与金蝶 K3 对接集成方案设计
物流与资金流本是密不可分的，在企业的生产、经营过程中的任何活动都有相应的 成本费用或收益生成，同时产生相应的各种单据为凭据。MES物料系统在生产经营的 各个环节都能够提供原始凭证明细，如果能够经过分类汇总，以某种便利的方式提供给 财务软件，以方便其进行帐务处理也就达到了基本集成的目的。下面就介绍企业MES系统软件接口方式：
1.企业MES系统软件总体应用模式
这种方案是：MES系统软件使用其他公司，财务处理使用金碟财务软件。
2.10.2 企业MES系统软件接口功能简述：
日常订单管理、采购管理、存货管理、生产管理、成本核算等使用MES系统进行处理， 而往来帐、总帐、报表等可以用金碟财务软件进行处理，但有一点是计划人员和财务人员之 间必须加强配合，使用计算机自动传递凭单和数据。
2.10.3 企业MES系统软件数据接口简述：
存货：依据普通财务系统的需求，MES系统软件每月输出相关报表，然后，根据这些报表 在普通财务系统做出相应手工凭证；
生产成本：MES系统软件中车间日记帐时实的传递给普通财务系统； 应付帐款：供应商到票后，在MES系统中处理暂估，同时生成凭单，把生成凭单时实
的传递给普通财务系统，然后在普通财务系统进行审核和追加必要的参考信息，同时MES系统随时可以输出供应商暂估明细和汇总数；
应收帐款：订单发货后，对客户开票或生成借项、贷项通知单，把生成的发票及借项、 贷项通知单时实的传递给普通财务系统，然后在普通财务系统进行审核和追加必要的参考信 息，同时MES系统随时可以输出客户未开票报告；
2.10.4 企业MES系统软件数据一致性：
（1）企业MES系统软件添加供应商、客户的同时，把供应商、客户信息时实的复制到普通财务系统中；
（2）企业MES系统软件在向普通财务系统传递凭单时，检索对应的供应商或客户的信息，若 无此供应商或客户，复制该供应商或客户到普通系统中。
（3）普通财务系统中添加其他类型的供应商、客户时，把供应商、客户信息时实的 复制到企业MES系统中；
（4） 普通系统中添加会计科目时，同时复制到企业MES系统会计科目表中。
2. 企业MES系统软件接口目标
企业MES系统软件接口目标处理：存货、生产成本、暂估等。 普通财务系统处理：总帐、往来帐等，存货和生产成本在此只有汇总数据。
2.10.5 企业MES系统软件集成方案剖析
下图显示了企业MES系统软件与金碟财务集成业务示意图。左面的椭圆所包括的内容是企业MES系统软件管理所涉及的范围，右面的椭圆所包括的内容是普通财务管理的涉及的范围，交 叉部分是二者集成的数据接口部分，主要是各种报表、财务原始凭证。企业MES系统实现 销售管理、生产管理、BOM 管理、存货管理及采购计划管理等，及时为财务部门提供生产 经营过程中发生的各种单据、及原材料半成品、成品的成本明细。在企业MES系统管理中 可以看到有个小方框"MRP 运算"，这是企业MES系统的核心功能之一，它用来协调生产和采购、 库房、销售等。金碟财务系统实现应收帐、应付帐、成本管理、差旅费管理、总帐、固定资 产管理、财务结算以及转账处理等，除部分明细报表外的所有财务报表全部由金碟财务系统 输出。其中应收、应付帐和成本管理要使用企业MES系统提供的数据。
在企业生产和经营过程中，涉及两个系统的单据和报表传递的主要活动如下：
在收到客户订单后，市场部把客户信息、合同号、合同金额、产品类型、数量、要求交 货期等参数录入企业MES系统；对已发货订单，月末打印当月"主营业务成本"报表和"主营 业务收入"报表送财务部门。
采购到货，仓库人员进行采购接收，同时打印出"采购接收单"，整理后送"采购计划员" 处；如有其它收发，月末把所有"其他收发料单"直接送财务部门，打印当月"收发存报表"送 财务部门。
供应商发票到票，采购人员核对发票与采购接收单，然后把"采购接收单和发票" 一起送 财务，财务人员在企业MES系统对送来的发票和采购接收单进行审核，审核结束在财务系 统生成应付凭证。月底，所有未到票清单形成《暂估明细报表》，送财务部门做暂估帐。
生产中，每道工序完成后都要报完工，企业MES系统把各种费用计入生产成本，月末需要整理和 计算当月生产中所发生的"生产成本－直接材料"、"生产成本－直接人工"和"生产成本－制造 费用"；月末仍没有报完工的所有在制品就形成"在制明细表"，需送财务部门进帐。
销售部门开"发货通知单"、"提货单"等，送货人员执"提货单"到仓库提货；仓库人员做订 单发货，同时打印订单"发货单"，送财务部门，财务部门开《销售发票》，财务人员在企业MES系统软件对订单进行审核，审核结束在金碟财务系统生成应收凭证。
以上只是资金流动过程的一个实例，如果财务部门也参与操作企业MES系统，更多报表可 由财务部门打印和输出，就不需要其他部门提交了。在此过程中，单据和报表产生的情况和时间如下：
由上表可以看到，只有在与应收、应付有直接关系的"发货单"、"采购接收单和发票"需要随时输出，其他报表和数据一个月传递一次。原因是财务要及时根据发货单来开发票做应 收帐，根据采购接收单和供应商发票来做“应付帐”。而收款、付款、预收、预付、差旅费 管理、转账等都随时在金碟财务系统中进行统一管理，与企业MES系统没有直接的关系。
企业MES系统软件集成效果：
a) 物流与资金流同步运行、数量一致、帐务细化。
b) 财务人员仅在 ERP 进行采购单、订单的审核操作，打印成本明细报表。
c) 帐务处理都在金碟财务系统中进行。
d) 由财务人员审核生成的应收凭证、应付凭证不用手工输入。
e) 所有的记账凭证都可以从金碟财务系统中打印机制凭证。
f) 财务人员可以对计划人员、仓库管理员、价格管理员实现有效的监督功能。
这样的做法基本使两个系统各自的优点得到了充分的应用，因为企业MES系统软件截去财 务部分，仍不失为一个完好的企业MES系统，而金碟财务软件则是处理中国财务的典范， 传递数据对其现有的功能没有任何影响。
2.10.6 企业MES系统软件技术实现方案
在 K3 BOS 系统构建扩展而业务功能，通过 KS BOS 的二次开发平台，构建各种业务 扩功能，此功能构建后，直接在 K3 系统上运行。后续企业MES系统软件产生的业务数据， 通过调用 K3 服务器端的接口服务。自动执行业务扩展功能，影响各个财务数据。 从而达到集成的目的。 下面已凭证维护接口为例做技术设计说明，其他相关业务扩展可类似实现。 该接口主要由设计三个类型：
1. Voucher 和 VoucherEntry 和 clsDataBase。Voucher 为’凭证头’类。
2. VoucherEntry 为凭证科目明细类（该类的对象作为类 Voucher 的一个属性使 用）。
3. clsDataBase 为数据库操作类。
2.11 企业MES系统软件与泛微 OA 对接
OA 系统和企业MES系统软件之间的数据整合，包括两大部分，一部分是主数据整合，如 OA 系 统对企业MES系统中产品、物料数据的共享;另一部分是交易数据整合，如采购单在 OA 系统中 完成审批，之后采购数据自动传到企业MES系统中入库。
此章节基于技术保密等问题，后期实现将有专业工程师与贵司详细沟通。
2.12 企业 MES系统软件 基础数据与系统信息
1) 设置公司部门组织架构、部门人员、角色、角色菜单、角色人员、角色权限、工种信息、 岗位职位等基本信息；
2) 设置货币汇率、发票类型、及所有银行帐户信息；
3) 设置计量单位，数据精度；
4) 设置库房、库位；
5) 设置物料类别、物料明细；
6) 设置单据编码、单据打印、单据自由项，其中单据打印设置可自定义多种打印格式，单 据自由项设置系统提供了 10 个自由项字段，可供客户自定义添加；
7) 审批流程设置，制订详细的业务审批流程，可多个审批人平行审批、多个逐级审批和多 条件选择审批等；
8) 邮件功能；
9) 短信提醒功能；
10) 部门文件流转、审核等；
